PCB印制线路板生产中如何防止板材翘曲变形问题

发布时间:2021-06-02 17:00:00  浏览次数:3835

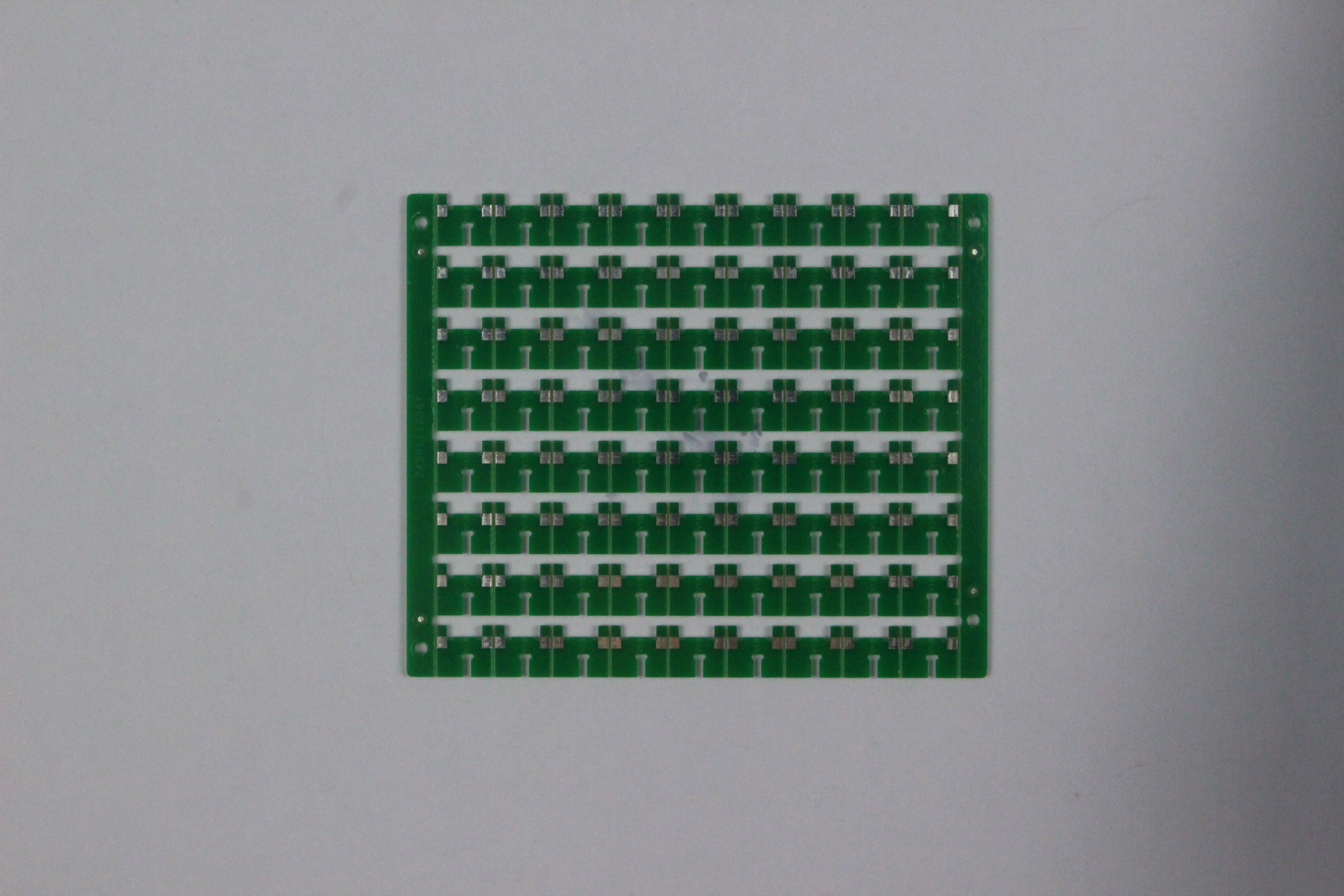

 一.为什么线路板请求非常平整 在自动化插装线上,印制板若不平整,会惹起定位不准,元器件无法插装到板子的孔和外表贴装焊盘上,以至会撞坏自动插装机。装上元器件的板子焊接后发作弯曲,元件脚很难剪平划一。板子也无法装到机箱或机内的插座上,所以,装配厂碰到板翘同样是非常懊恼。目前,印制板已进入到外表装置和芯片装置的时期,装配厂对板翘的请求必定越来越严。

二.翘曲度的规范和测试办法 据美国IPC-6012(1996版)<<刚性印制板的审定与性能标准>>,用于外表装置印制板的允许最大翘曲和扭曲为0.75%,其它各种板子允许1.5%。这比IPC-RB-276(1992版)进步了对外表装置印制板的请求。目前,各电子装配厂答应的翘曲度,不论双面或多层,1.6mm厚度,通常是0.70~0.75%,不少SMT,BGA的板子,请求是0.5%。局部电子工厂正在煽动把翘曲度的规范进步到0.3%, 测试翘曲度的办法遵照GB4677.5-84或IPC-TM-650.2.4.22B。把印制板放到经检定的平台上,把测试针插到翘曲度最大的中央,以测试针的直径,除以印制板曲边的长度,就能够计算出该印制板的翘曲度了。

三.制造过程中防板翘曲

1.工程设计:印制板设计时应留意事项: A.层间半固化片的排列应当对称,例如六层板,1~2和5~6层间的厚度和半固化片的张数应当分歧,否则层压后容易翘曲。

B.多层板芯板和半固化片应运用同一供给商的产品。

C. 外层A面和B面的线路图形面积应尽量接近。若A面为大铜面,而B面仅走几根线,这种印制板在蚀刻后就很容易翘曲。假如两面的线路面积相差太大,可在稀的一面加一些独立的网格,以作均衡。

2.下料前烘板: 覆铜板下料前烘板(150摄氏度,时间8±2小时)目的是去除板内的水分,同时使板材内的树脂完整固化,进一步消弭板材中剩余的 应力,这对避免板翘曲是有协助的。目前,许多双面、多层板仍坚持下料前或后烘板这一步骤。但也有局部板材厂例外,目前各PCB 厂烘板的时间规则也不分歧,从4-10小时都有,倡议依据消费的印制板的层次和客户对翘曲度的请求来决议。剪成拼板后烘还是整块大料烘后下料,二种办法都可行,倡议剪料后烘板。内层板亦应烘板。

3.半固化片的经纬向:

半固化片层压后经向和纬向收缩率不一样,下料和迭层时必需分清经向和纬向。否则,层压后很容易形成废品板翘曲,即便加压力烘板亦很难纠正。多层板翘曲的缘由,很多就是层压时半固化片的经纬向没分清,乱迭放而形成的。

如何辨别经纬向?成卷的半固化片卷起的方向是经向,而宽度方向是纬向;对铜箔板来说长边时纬向,短边是经向,如不能肯定可向消费商或供给商查询。

4. 层压后除应力 : 多层板在完成热压冷压后取出,剪或铣掉毛边,然后平放在烘箱内150摄氏度烘4小时,以使板内的应力逐步释放并使树脂完整固化,这一步骤不可省略。

5.薄板电镀时需求拉直:

0.4~0.6mm超薄多层板作板面电镀和图形电镀时应制造特殊的夹辊,在自动电镀线上的飞巴上夹上薄板后,用一条圆棍把整条飞巴上的夹辊串起来,从而拉直辊上一切的板子,这样电镀后的板子就不会变形。若无此措施,经电镀二三十微米的铜层后,薄板会弯曲,而且难以弥补。

6.热风整平后板子的冷却:

印制板热风整平常经焊锡槽(约250摄氏度)的高温冲击,取出后应放到平整的大理石或钢板上自然冷却,在送至后处置机作清洗。这样对板子防翘曲很有益处。有的工厂为加强铅锡外表的亮度,板子热风整平后马上投入冷水中,几秒钟后取出在停止后处置,这种一热一冷的冲击,对某些型号的板子很可能产生翘曲,分层或起泡。另外设备上可加装气浮床来停止冷却。

7.翘曲板子的处置:

管理有序的工厂,印制板在最终检验时会作100%的平整度检查。凡不合格的板子都将挑出来,放到烘箱内,在150摄氏度及重压下烘3~6小时,并在重压下自然冷却。然后卸压把板子取出,在作平整度检查,这样可挽救局部板子,有的板子需作二到三次的烘压才干整平。上海华堡代理的气压式板翘反直机经上海贝尔的运用在弥补线路板翘曲方面有非常好的效果。若以上触及的防翘曲的工艺 措施不落实,局部板子烘压也没用,只能报废。
