具体解析PCB线路板打样的定义

发布时间:2021-05-20 18:24:00  浏览次数:187

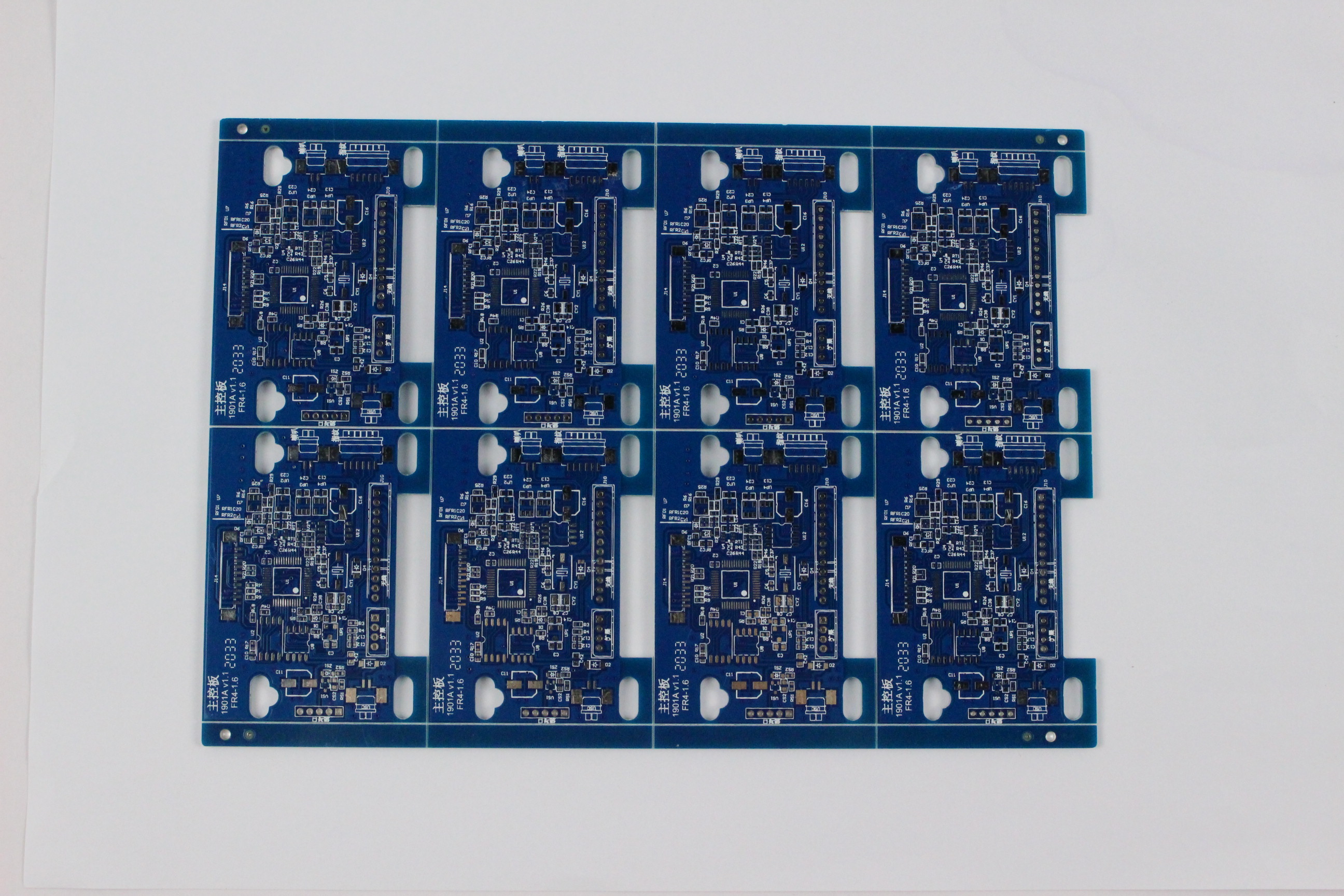

 PCB线路板打样定义? PCB线路板打样是指在批量生产之前先试制印刷电路板。 主要应用是电子工程师设计电路并完成PCB布局,然后进行小规模试生产到工厂的过程,即PCB线路板打样。 通用工程师在确认和测试产品设计之前就称呼PCB原型。

  简单来说,打样就是制作样品。PCB线路板打样是将设计好的PCB原理图变成一个物理对象,这是批量生产之前的产品测试。PCB项目需要涉及很多事情。 如果产品出现问题,很容易影响产品开发进度。PCB制造也是如此。

  通常,如果您做一个项目,设计好的PCB将去原型工厂打样,然后由几块板进行测试,如果测试通过,则可以进行批量生产,价格会比样品低很多,并且 打样主要是突出和快速的打样文件? PCB线路板打样文件通常包括PCB文件或Gerber文件,以及制版说明-几层板,材料,焊盘技术,油墨颜色以及是否需要匹配阻抗。

  打样周期? 通常7天,可以加急;单板和双板打样6-7天内交付四层板打样;批量生产通常需要大约8-10天,具体取决于每个工厂的生产能力。PCB线路板打样注意事项和报价? PCB线路板打样报价?PCB线路板打样报价:板厚0.6-1.6mm普通工艺。
